Rychlospojka úhlová RL21 4

Původní cena

63 Kč

Akční cena

57 Kč

Bez DPH

47 Kč

Ušetříte

6 Kč

Získáte věrnostních bodů

0 bodů

Dostupnost

1 týden

Kód: RL21 4
Označení výrobce: 2L21001
GTIN (EAN): 8024986123784

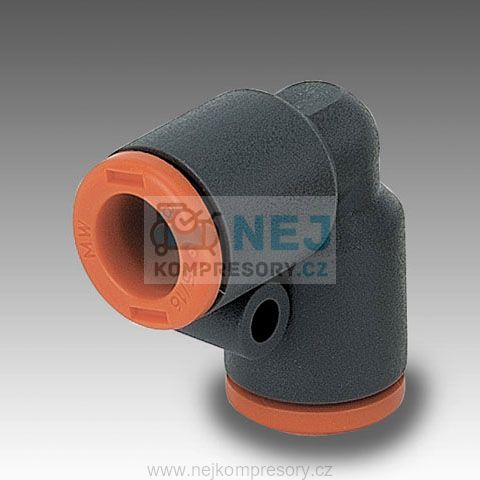

Rychlospojka úhlová RL21 4

Technopolymerové šroubení pro automatizaci i průmysl.

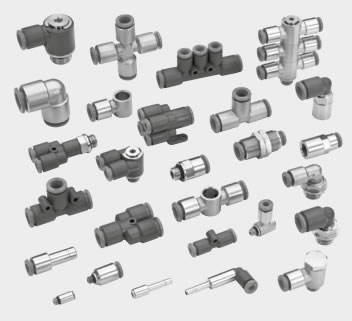

Nástrčná šroubení jsou nejlepším spojovacím prvkem hadic s pohony. Použití je rychlé a snadné i tisíckrát opakovaně bez jakéhokoliv vlivu na pneumatické či mechanické utěsnění. Jsou k dispozici v různých provedeních a zaručují téměř neomezenou dobu používání a vysokou flexibilitu. Pružné zádržné čelisti jsou speciálně tvarovány tak, aby nepoškodily nebo nedeformovaly hadici a umožnily její snadné uvolnění. Když zatlačíte uvolňovací objímku, uslyšíte charakteristický zvuk cvaknutí tzv. "click-clock". Šroubení mají patentovanou drážku umožňující uvolnění pomocí šroubováku v obtížně přístupných místech.

Provedení RL19, RL21, R 22, RL23, RL23M, RL24, RL44 a RL49 (kromě Ø5) mají otvory pro upevnění na stěnu s asymetrickou délkou, díky čemuž po upevnění nevyčnívá hlava šroubu. K dispozici jsou nástrčná šroubení pro hadice s průměrem v mm od Ø 3 do Ø 14 mm nebo v palcích od Ø 1/8 do Ø 1/2.

Závitové připojení je k dispozici s G závitem dle ISO 228-1G v rozsahu G 1/8 - 1/2, s kuželovým závitem dle ISO 7-1 v rozsahu 1/8 – 1/2, s metrickým závitem od M3 do M12x1,5 a také s kuželovým závitem kompatibilním s vnitřním závitem NPT.

Technická data

METRICKÝ nebo G (BSP) *

UNF nebo NPT **

Závitové připojení

Metrický: M3 - M5 - M7 - M12x1.5

UNF: 10-32

G (BSP): 1/8 - 1/4 - 3/8 - 1/2

NPT: 1/8 - 1/4 - 3/8 - 1/2

Průměr [mm]

3 - 3,17 - 4 - 5 - 6 - 8 - 10 - 12 - 14

1/8 - 5/32 - 1/4 - 5/16 - 3/8 - 1/2

Teplotní rozsah pro mosazné provedení [°C]

-20 až +80

Teplotní rozsah pro mosazné provedení [°F]

-4 až 176

Teplotní rozsah pro technopolymerové provedení [°C]

-20 až +60

Teplotní rozsah pro technopolymerové provedení [°F]

-4 až 140

Rozsah tlaku pro mosazné provedení

- 0,99 bar ... 16 bar / - 0,099 MPa ... 1,6 MPa

Rozsah tlaku pro technopolymerové provedení

- 0,99 bar ... 12 bar / - 0,099 MPa ... 1,2 MPa

Doporučené hadice

Rilsan PA 11 - Nylon 6 - Polyamid 12 - Polypropylén

Médium

vakuum - stlačený vzduch

* Metrické závity dle ISO 262

Trubkové závity dle ISO 228-1, označené písmenem G. Rovněž odpovídají BSP nebo přesněji označení BSPP (P značí Parallel - souběžný).
Kuželové závity dle ISO 7-1, označené písmenem R. Rovněž odpovídají BSP nebo přesněji označení BSPT (T značí Tapered - zužovaný).

** UNF závity dle ANSI B 1.1

Kuželové závity NPT. Vnitřní závity dle ANSI B 1-20, vnější závity jsou speciálně navržený společnosti Metal Work a jsou kompatibilní s normou ANSI B 1-20.

Díly

(1.) UVOLŇOVACÍ OBJÍMKA: technopolymer
(2.) UPÍNACÍ POUZDRO: mosaz MS58 nebo technopolymer
(3.) TĚLO: mosaz MS58 nebo technopolymer
(4.) ČELISTI: nerezová ocel (pro hadice Ø 3 a Ø 3,17: mosazný kroužek)
(5.) OPĚRNÝ KROUŽEK: technopolymer
(6.) TĚSNĚNÍ: NBR

Závit	Max. utahovací moment [Nm]
M3	0,4
M5 - 10-32 UNF	1,8
M7	2,5
M12x1,5	8
G 1/8 - 1/8 NPT	6
G 1/4 - 1/4 NPT	8
G 3/8 - 3/8 NPT	10
G 1/2 - 1/2 NPT	15

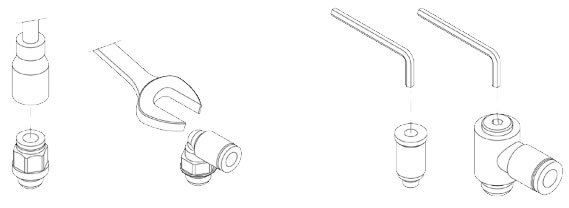

Imbus klíč [mm]	CH [in]	Max. utahovací moment [Nm]
1,5	-	0,4
2	5/64	0,7
2,5	-	1,2
3	0,118	2,5
4	0,157	5
5	0,197	8
Vqtší než 5	Větší než 0,197	Viz hodnoty pro závitová připojení

Poznámka: Při použití klíče nesmí utahovací moment překročit stanovenou hodnotu (např. šroubení RL1 6 M7 se závitem 4 mm má maximální utahovací moment 2,5 Nm).

Obecné vlastnosti

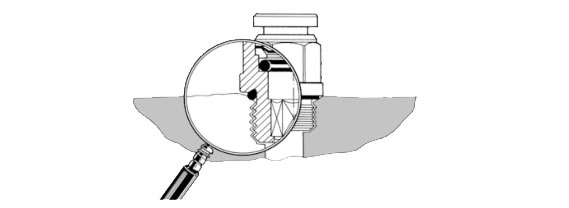

Všechna šroubení s trubkovým závitem obsahují těsnící O-kroužek (patent Metal Work). Použitím O-kroužků se významně zlepšuje utěsnění drsných nebo lehce vyosených ploch. Není již nutné používat teflonovou pásku.

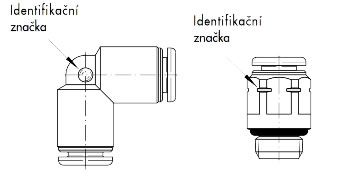

Identifikace šroubení s UNF nebo NPT závity a hadicemi s Ø v palcích

Šroubení s UNF nebo NPT závity jsou opatřeny identifikační značkou (viz níže).
Pozn.: Šroubení bez závitového připojení pro hadice Ø 1/8, 5/32 a 5/16 nemají identifikační značku, protože se používají v Evropě.

Systémová inovace

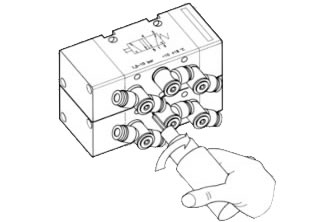

K montáži otočných šroubení i s velmi malými osovými vzdálenostmi se používá jeden imbusový klíč.

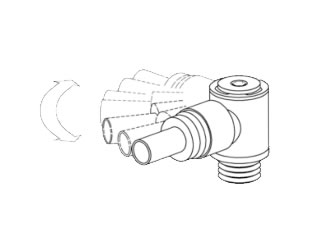

Speciální konfigurace se dvěma O-kroužky umožňuje maximální přizpůsobení pohybu hadice ve specifických aplikacích.

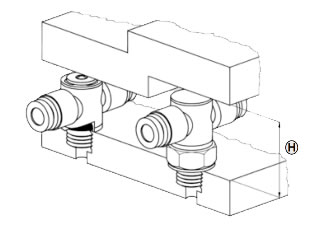

Šroubení s integrovaným těsněním a sníženou výškou (H) se stejným závitovým připojením a průměrem hadice.

Od myšlenky k systému

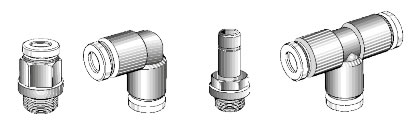

Pomocí čtyř základních typů šroubení (R1, R4, R5, R6) lze sestavit všechny typy spojení v pneumatickém okruhu.

Důsledkem je významný pokles nutných skladových zásob a tím i snížení provozních nákladů.

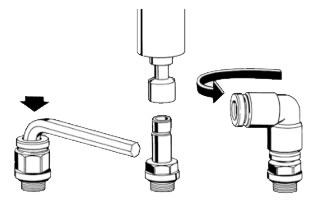

Montáž šroubení může být prováděna pomocí imbusových klíčů nebo pneumatických šroubováků. Všechna úhlová šroubení a T-spojky jsou otočné. Tím se významně zkracuje doba montáže

T-spojku lze namontovat v ose nebo laterálně.

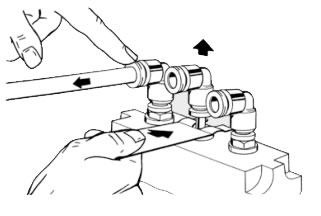

Hadici lze snadno uvolnit lehkým stlačením uvolňovací objímky. Šroubení lze vyjmout pouhým nadzvednutím uvolňovacím klíčem.

Šroubení i s velmi malými osovými vzdálenostmi předem namontovaná pneumatickým nářadím.

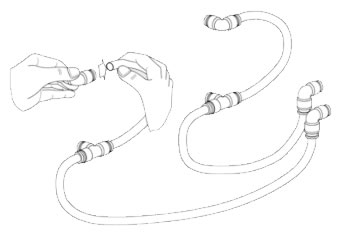

Předem připravené spojovací části hadic a šroubení. Tyto sestavy lze skladovat pro sériovou výrobu.

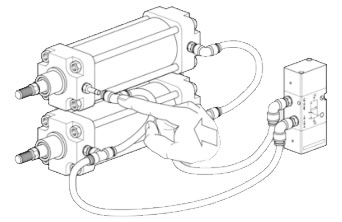

Rychlé spojení a kompletace pneumatického okruhu.
